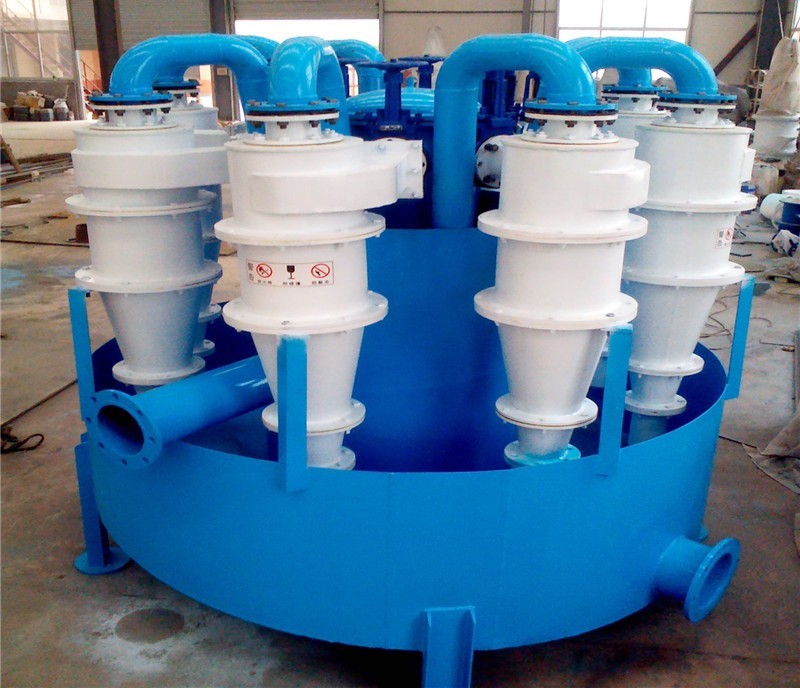

水力旋流器的结构

 　　
　　
　　水力旋流器是利用离心力来加速矿粒沉降的分级设备。它需要压力给矿，故消耗动力大，但占地面积小、处理量大，分级效率高，可获得很细的溢流产品，多用于二段闭路磨矿中的分级设备。
　　水力旋流器的上部是一个圆柱体，下部是一个倒锥体。圆柱体的上部被密封，中间没有底板。在底板的中间，有一个短管溢流管连接上部和下部。矿管沿圆柱体的切线方向连接在底板的下部，溢流排出管连接在圆柱体的上部。圆锥体的底部是一个沉砂口，用于矿井口，沉砂口和圆柱体通常内衬耐磨橡胶、碳化硅、聚氨酯或辉绿岩铸石，以减少磨损，方便磨损后更换。
　　进水口：水力旋流器的进水口通常位于设备的中间位置，用于引入待处理的混合液体。
　　旋流室：进入水力旋流器后，液体在旋流室内产生旋流运动，使固体颗粒和液体分离。
　　排砂口：水力旋流器的底部通常设有排砂口，用于排出旋流器内部沉积的固体颗粒，保持设备的正常运行。
　　溢流口：位于水力旋流器顶部的溢流口用于排出经过旋流分离后的清洁液体，确保固液分离效果。
　　旋流器壁面：旋流器内部的壁面通常采用特殊设计，以产生旋流运动，加速固液分离的效果。
　　出口：经过固液分离后的液体从水力旋流器的出口处排出，用于后续的处理或回收利用。

　水力旋流器广泛应用于水处理、污水处理、工业生产等领域，可以有效去除水中的悬浮物、沉淀物、油污等杂质，提高水质的纯净度。它具有结构简单、运行稳定、维护方便等优点，是一种常见的水处理设备。
